TD142N16KOF

产品属性
制造商: Infineon
制造商编号：TD142N16KOF
说明：分立半导体模块 1600V 230A
类型: Rectifier Diode Module
Vr - 反向电压 : 1600 V
安装风格: SMD/SMT
封装 / 箱体: TD142
封装: Tray
输出电流: 230 A
商标: Infineon Technologies
典型延迟时间: 3 uS
产品类型: Discrete Semiconductor Modules
工厂包装数量: 8
子类别: Discrete Semiconductor Modules
零件号别名: TD142N16KOFHPSA1 SP000091527 TD142N16KOFHPSA1

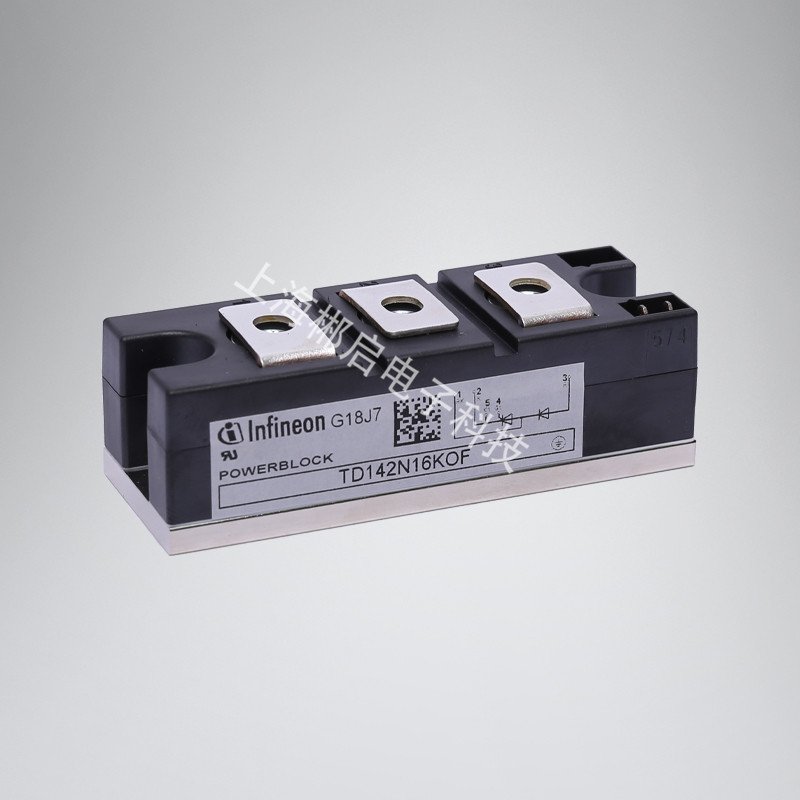

TD142N16KOF

34 mm PowerBLOCK 相位控制晶闸管/二极管模块使用绝缘铜基板，采用高可靠性压接技术设计和组装。

特征描述

  • 具有高可靠性的压接技术

  • 工业标准封装

  • 电绝缘基板

  • 故障时短路

  • 具有高稳健性

优势

  • 故障保护

  • 防止电弧失效

  • 易于安装

  • 由于高过载能力，可实现无熔丝设计

  • UL 认证


潜在应用



指标参数

ParametricsTD142N16KOF
(diT/dt)cr [A/µs] (@DIN IEC 747- 6)150.0
ConfigurationSCR / Diode   Phase Control
HousingPower Block 34   mm
IFAVM/TC / ITAVM/TC [A/°C]   (@180° el sin)142/85
IFSM / ITSM [A] (@10ms, Tvj max)4100.0
RthJC [K/W] (@180° el sin)0.22
Tvj [°C]   max125.0
VDRM / VRRM [V]1600.0
VDRM/ VRRM   (V)1600.0 V
VT0 [V] (@Tvj max)   max0.9
rT [mΩ] (@Tvj max)1.1
∫I2dt [A²s · 103]   (@10ms, Tvj max)84.0
